Dans toute structure, qu’elle soit résidentielle, commerciale ou industrielle, l’électricité est un composant crucial. Cependant, la compréhension de la gestion et de la distribution de l’énergie électrique n’est pas toujours évidente. C’est pourquoi nous allons explorer en détail le fonctionnement du Tableau Général Basse Tension (TGBT), un dispositif clé dans la distribution d’électricité d’un bâtiment. Nous allons discuter de son rôle, de sa structure, de sa mise en œuvre et optimisation, ainsi que des coûts associés et des réglementations requises pour son installation. Le TGBT est un élément vital pour une distribution et une gestion efficiente de l’énergie, particulièrement dans les grands bâtiments où le système électrique peut être compliqué. Que vous soyez un expert en électricité, un administrateur de bâtiments ou simplement intéressé, nous vous invitons à découvrir le monde captivant du TGBT avec nous.
Le rôle et la composition du Tableau Général Basse Tension (TGBT)
La fonction centrale du TGBT dans la distribution électrique d’un bâtiment
Le Tableau Général Basse Tension (TGBT), aussi appelé armoire électrique basse tension, est un élément essentiel de la distribution électrique d’un bâtiment. Il a pour rôle de recevoir l’énergie électrique en provenance du réseau et de la répartir de manière sécurisée vers les différents circuits et équipements du bâtiment. Le TGBT est donc le lien entre l’arrivée du courant électrique et sa distribution dans le bâtiment, jouant un rôle de protection des lignes de distribution électrique et des personnes, tout en assurant une gestion intelligente de l’énergie.
Les éléments constitutifs du TGBT

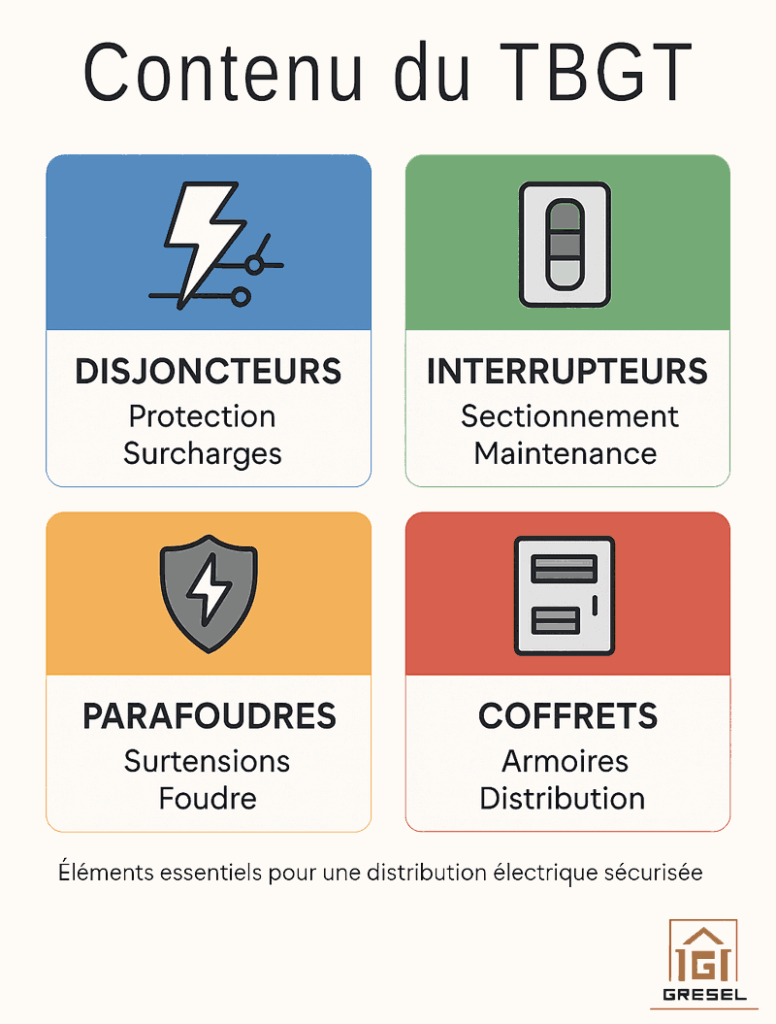

Le TGBT est composé de différents éléments qui assurent son bon fonctionnement et sa sécurité. Parmi ces éléments, on retrouve les coffrets et les armoires, qui contiennent des disjoncteurs, des interrupteurs sectionneurs, des parafoudres, etc. Ces systèmes de coffrets et d’armoires de distribution modulables, dont l’enveloppe est composée d’ossatures d’armoires sur socle de type XL3, peuvent recevoir différents départs principaux et permettent des répartitions standard ou optimisées.
Les disjoncteurs sont des dispositifs de protection qui permettent de couper l’alimentation électrique en cas de surcharge ou de court-circuit, évitant ainsi les incendies. Les interrupteurs sectionneurs sont utilisés pour isoler électriquement une partie du TGBT afin de permettre des opérations de maintenance ou de dépannage en toute sécurité. Les parafoudres sont des dispositifs de protection contre les surtensions électriques, limitant les risques de détérioration des équipements électriques en cas de foudre ou de variation brutale de la tension électrique.
Les différents types de TGBT en fonction de l’importance de l’installation
Il existe différents types de TGBT en fonction de l’importance de l’installation électrique, représentés par des couleurs : bleu, jaune et vert.
Le TGBT bleu est destiné aux installations de petite taille, comme les logements individuels. Il est composé de quelques disjoncteurs et permet de distribuer l’énergie électrique de manière simple et sécurisée.
Le TGBT jaune est utilisé pour les installations de taille moyenne, comme les petits immeubles ou les commerces. Il est plus complexe que le TGBT bleu, avec notamment la présence de tableaux divisionnaires permettant d’adapter la tension en fonction des besoins des différents équipements.
Le TGBT vert est réservé aux installations de grande taille, comme les bâtiments industriels ou les centres commerciaux. Il est bien plus complexe que les deux autres types de TGBT, avec une capacité de production plus importante et une gestion intelligente de l’énergie. Il peut être équipé ou même entièrement composé pour des tableaux de distribution jusqu’à 4 000A.
La mise en place et l’optimisation d’un TGBT
Le respect de la norme IEC EN 60 439-1 lors de l’installation
Lors de l’installation du TGBT, qui est le point central de la distribution électrique d’un bâtiment, il est primordial de respecter la norme IEC EN 60 439-1. Cette norme définit les règles de conception, de fabrication et de mise en œuvre des tableaux électriques. Elle garantit notamment la sécurité des personnes et la fiabilité du circuit électrique. Pour assurer cette sécurité, le TGBT est composé de systèmes de coffrets et d’armoires de distribution modulables, contenant des disjoncteurs, des interrupteurs sectionneurs, des parafoudres, etc.
L’utilisation de tableaux divisionnaires pour adapter la tension et faciliter la maintenance
Pour optimiser la distribution électrique, il est souvent nécessaire d’utiliser des tableaux divisionnaires. Ces derniers, qui peuvent être utilisés pour adapter la tension, offrent une facilité de maintenance et une flexibilité importante. Ils permettent d’isoler électriquement une partie du TGBT en cas de besoin. L’enveloppe du TGBT est composée d’ossatures d’armoires sur socle de type XL3 qui peut recevoir différents départs principaux et permet des répartitions standard ou optimisées.
L’optimisation de la distribution par la gestion intelligente de l’énergie et l’augmentation de la capacité de production
L’optimisation de la distribution électrique passe également par une gestion intelligente de l’énergie. Cela implique de mettre en place des appareils de mesure, des outils de supervision et de répartition, favorisant ainsi des économies d’énergie et une utilisation optimisée des équipements électriques. Par ailleurs, augmenter la capacité de production électrique est une autre manière d’optimiser la distribution. Cela peut se faire en ajoutant des sources d’énergie renouvelable, comme des panneaux solaires ou des éoliennes.
Non seulement cela réduit la dépendance au réseau électrique, mais cela améliore également l’autonomie énergétique du bâtiment. Il est à noter que le TGBT peut être équipé ou entièrement composé pour des tableaux de distribution jusqu’à 4 000A, en fonction de l’importance de l’installation.
Les coûts et la conformité d’un TGBT
Les variations du coût d’installation d’un TGBT
Le coût d’installation d’un TGBT peut varier en fonction du type d’installation et de la taille du logement. En général, plus l’installation est complexe et de grande taille, plus le coût sera élevé. Par exemple, les prix moyens pour un logement de 100m² sont de 1300€ pour un remplacement complet, 1150€ pour une installation neuve, 600€ pour une mise aux normes et 275€ pour une mise en sécurité. Il est donc important de prendre en compte ces éléments lors de la planification du budget.
Les composants du tableau électrique pouvant influencer le prix total de l’installation
Certains composants du tableau électrique peuvent influencer le prix total de l’installation. Par exemple, l’utilisation de disjoncteurs de haute qualité ou de parafoudres performants peut entraîner un surcoût. Les principaux composants d’un tableau général basse tension sont un disjoncteur, des interrupteurs de type A et AC, des disjoncteurs divisionnaires, des borniers de neutre, terre et phase, et un parafoudre. Il est donc nécessaire de choisir les composants en fonction des besoins spécifiques de l’installation.
Le respect des normes d’installation
Pour garantir la sécurité des personnes et du circuit électrique, il est indispensable de respecter les normes d’installation, notamment la norme NF C15-100. Cette norme fixe les règles de conception et de réalisation des installations électriques. Elle garantit notamment la protection contre les risques d’électrocution, d’incendie et d’explosion. Un tableau électrique conforme aux normes doit être installé dans une gaine technique de logement ou un espace technique électrique du logement, à une hauteur de 90 à 180 cm du sol, et doit être équipé de plusieurs rangées et dispositifs de protection.
